Вода остается холодной: как проверить ТЭН стиральной машины мультиметром

Если стиральная машина перестала нагревать воду, дольше обычного выполняет программу или показывает ошибку нагрева, то ТЭН действительно становится одним из первых подозреваемых. Но менять его сразу не стоит: похожие признаки появляются при неисправности датчика температуры, проводки или электронного модуля.

Меня зовут Иван Петров, я инженер сервиса «Рядом Мастер». Расскажу, как проверить ТЭН стиральной машины мультиметром, какие значения считаются нормальными и в каких случаях нагреватель действительно нужно менять.

По каким признакам можно заподозрить неисправность ТЭНа

ТЭН находится в нижней части бака и нагревает воду во время стирки. Если нагреватель перегорает или дает утечку тока на корпус, машина может изменить привычное поведение.

Обратите внимание на следующие признаки:

• вода во время стирки остается холодной;
• программа длится дольше обычного или останавливается;
• белье хуже отстирывается;
• порошок растворяется не полностью;
• машина показывает ошибку нагрева;
• выбивает автомат или устройство защитного отключения;
• на ТЭНе видны трещины, темные участки или толстый слой накипи.

Ошибки нагрева могут быть связаны не только с самим ТЭНом, но и с температурным датчиком, контактами или платой управления. Например, в официальной справке Samsung среди причин отсутствия нагрева указаны неисправность нагревателя, термостата и управляющего модуля.

Совет мастера:

Не проверяйте температуру по стеклу люка на коротких и экономичных программах. Машина может нагревать воду слабо или вовсе пропускать нагрев в зависимости от выбранного режима.

Иван Петров

Что понадобится для проверки

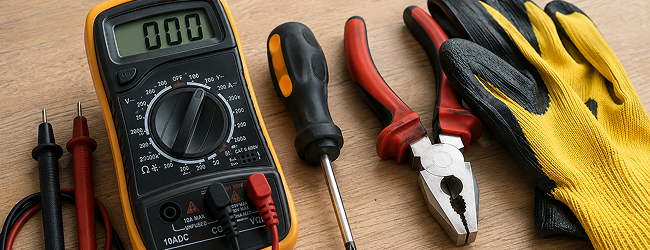

Перед началом подготовьте:

• цифровой мультиметр;
• отвертки;
• пассатижи;
• фонарик;
• телефон для фотографии проводов;
• сухую тряпку;
• перчатки.

Для основной проверки подойдет обычный мультиметр с режимом измерения сопротивления. Чтобы полноценно проверить состояние изоляции, мастера используют мегаомметр.

Сначала полностью отключите машину

Перед разборкой выньте вилку из розетки и перекройте кран подачи воды. Простого выключения кнопкой недостаточно: часть электрической цепи может оставаться под напряжением.

Проверку сопротивления и целостности проводят только на обесточенной детали. Fluke также рекомендует изолировать проверяемый компонент от остальной цепи, чтобы получить правильное показание.

Если внутри машины осталась вода, слейте ее через фильтр и подложите тряпку.

Важно. Не включайте разобранную стиральную машину и не касайтесь клемм при подключенной вилке.

Найдите нагревательный элемент

В большинстве стиральных машин с фронтальной загрузкой нагреватель установлен снизу бака.

Доступ к нему может быть организован:

• через заднюю стенку;
• через переднюю панель;
• через небольшую сервисную крышку.

У многих моделей Samsung, LG, Indesit и Ariston ТЭН находится сзади. У части машин Bosch, Siemens, Electrolux и AEG доступ возможен спереди. Однако расположение зависит от конкретной модели.

Определить место можно по двум силовым контактам, центральной гайке и проводам датчика температуры.

Если для доступа нужно полностью снимать переднюю панель, манжету люка и замок, без опыта лучше не продолжать разборку.

Подготовьте ТЭН к измерению

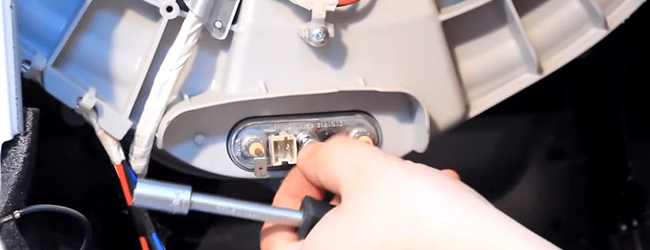

После получения доступа не спешите откручивать центральную гайку. Для проверки нагреватель можно оставить в баке.

Сделайте следующее:

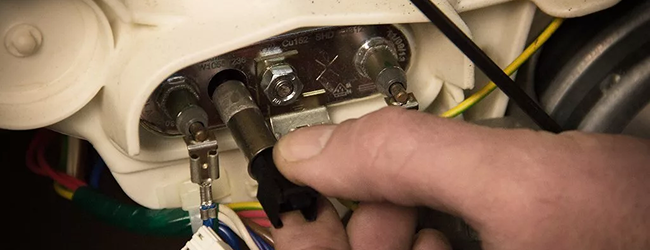

1. Сфотографируйте расположение проводов.
2. Снимите клеммы с обоих силовых контактов.
3. Отсоедините провод заземления.
4. При необходимости снимите разъем датчика температуры.
5. Осмотрите контакты на наличие нагара и окисления.

Провода обязательно отсоединяют хотя бы от двух силовых выводов. Иначе мультиметр может измерить сопротивление других элементов цепи, и результат будет неточным.

Совет мастера:

Снимайте клеммы за металлическую часть, а не тяните за провод. Ослабленный контакт позже начнет нагреваться и обгорать.

Иван Петров

Как проверить ТЭН мультиметром на сопротивление

Шаг 1. Проверьте мультиметр

Установите переключатель в режим измерения сопротивления. Если диапазон выбирается вручную, подойдет значение 200 Ом.

Соедините щупы между собой. На экране должно появиться значение, близкое к нулю. Так можно убедиться, что прибор и провода исправны.

Шаг 2. Измерьте сопротивление нагревателя

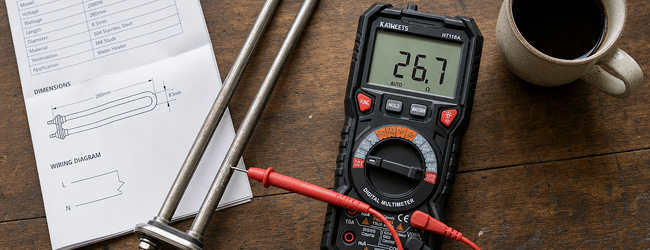

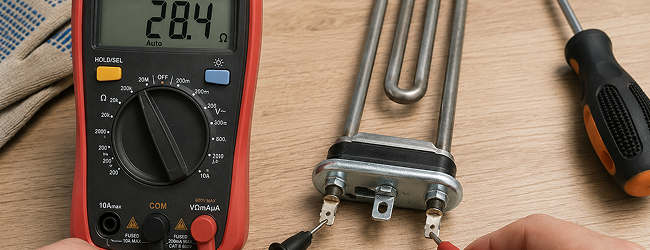

Приложите один щуп к одному силовому контакту ТЭНа, а второй — к другому. Полярность значения не имеет.

Исправный нагреватель обычно показывает сопротивление в несколько десятков ом. Точное значение зависит от его мощности.

Рассчитать примерный результат можно по формуле:

R = U² ÷ P

где:

• R — сопротивление в омах;
• U — напряжение сети;
• P — мощность ТЭНа в ваттах.

Например, для нагревателя мощностью 1800–2000 Вт при напряжении 230 В нормальное расчетное сопротивление составляет примерно 26–29 Ом.

Небольшое отличие от расчетного значения допустимо. Оно зависит от точности мультиметра, температуры детали и фактического напряжения.

Как расшифровать показания

Диапазон 20–35 Ом приведен как ориентир для распространенных нагревателей. Перед выводом желательно узнать мощность ТЭНа по маркировке или технической документации.

Если мультиметр показывает обрыв, нагревательный элемент не сможет нагревать воду и подлежит замене.

Как проверить ТЭН на пробой корпуса

Иногда спираль остается целой, поэтому мультиметр показывает нормальное сопротивление. Но из-за поврежденной изоляции ток начинает уходить на металлический корпус машины.

На такую неисправность могут указывать:

• срабатывание УЗО;
• отключение автомата во время нагрева;
• остановка программы через несколько минут;
• ощущение тока при прикосновении к корпусу;
• ошибка нагревателя.

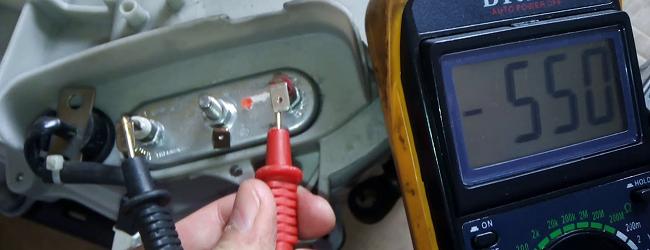

Для проверки установите мультиметр на максимальный диапазон сопротивления. Один щуп приложите к силовому контакту ТЭНа, а второй — к его металлической оболочке или клемме заземления. Затем повторите измерение со вторым контактом.

Исправный нагреватель должен показывать бесконечность или OL. Если мультиметр показывает сопротивление, возможен пробой изоляции.

Обычный мультиметр обнаруживает только выраженную утечку. Слабый пробой, который проявляется после нагрева, проверяют мегомметром в сервисе.

Неисправности, из-за которых вода не нагревается

Если проверить ТЭН на стиральной машине и получить нормальные значения, причина может находиться в другом узле.

Неисправен датчик температуры

Датчик измеряет температуру воды и передает данные плате управления. Если его показания неверны, машина может не включать нагрев или прервать программу.

Во многих моделях датчик установлен непосредственно в основании ТЭНа. Его проверяют отдельно, измеряя сопротивление при разных температурах.

Причины поломки:

• естественный износ;
• повреждение корпуса;
• окисление контактов;
• обрыв внутренней цепи;
• попадание влаги.

Неисправный датчик обычно заменяют.

Повреждены провода или контакты

Из-за вибрации провода могут перетираться, а клеммы — ослабевать и нагреваться. Иногда сам ТЭН исправен, но электричество до него не поступает.

При осмотре можно заметить:

• потемневшие разъемы;
• оплавленный пластик;
• зеленый или белый налет;
• оборванные провода;
• ослабленные клеммы.

Поврежденные соединения восстанавливают, а обгоревшие контакты меняют.

Не работает датчик уровня воды

Стиральная машина включает ТЭН только после того, как набрала достаточно воды. Если прессостат передает неправильный сигнал, модуль не разрешает нагрев, чтобы деталь не работала всухую.

Проблема может быть связана не только с датчиком, но и с засором его трубки или камеры давления.

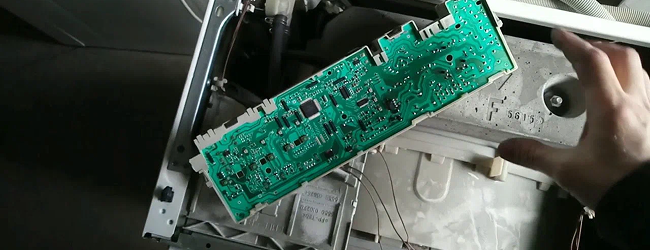

Неисправен модуль управления

Плата включает нагреватель через реле или управляющий элемент. После скачка напряжения, попадания влаги или естественного износа команда на ТЭН может не поступать.

Возможные причины:

• прогоревшие дорожки;
• неисправное реле;
• окисление контактов;
• повреждение электронных компонентов;
• программный сбой.

Проверка платы под напряжением опасна. Такой ремонт должен выполнять специалист.

Как проверить ТЭН, если стиральная машина выбивает автомат

Если автомат или УЗО срабатывает сразу после включения машины, причиной может быть сетевой фильтр, проводка или двигатель. Если отключение происходит через несколько минут после запуска, когда должен начаться нагрев, чаще подозревают ТЭН.

Порядок проверки:

1. Отключите машину от розетки.
2. Получите доступ к ТЭНу.
3. Снимите силовые провода.
4. Измерьте сопротивление между контактами.
5. Проверьте каждый контакт относительно корпуса.
6. При нормальных показаниях обратитесь в сервис для проверки мегомметром.

Не включайте разобранную машину, чтобы самостоятельно измерить напряжение на контактах. Внутри используется сетевое напряжение, опасное для жизни.

Можно ли проверить ТЭН, не снимая его

Да. Для проверки спирали и выраженного пробоя достаточно отсоединить провода и приложить щупы к контактам.

Извлекать нагреватель нужно, если:

• мультиметр подтвердил неисправность;
• ТЭН необходимо заменить;
• вокруг уплотнителя появилась течь;
• требуется осмотреть скрытую часть детали;
• на нагревателе образовался очень толстый слой отложений.

Не стоит снимать исправный ТЭН только ради очистки. После повторной установки старое уплотнение может начать пропускать воду.

Как проверить снятый ТЭН

После извлечения внимательно осмотрите деталь.

На неисправность указывают:

• трещины на металлической оболочке;
• вздутые участки;
• черные точки;
• следы оплавления;
• деформация;
• поврежденный уплотнитель;
• сильно обгоревшие контакты.

Затем повторно измерьте сопротивление между силовыми выводами и между каждым выводом и корпусом.

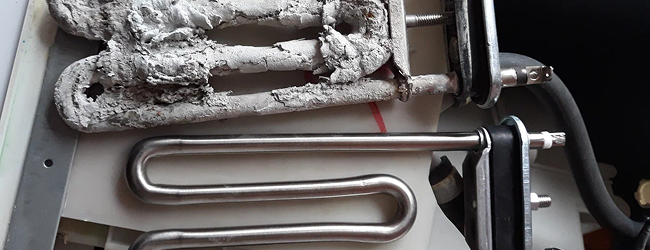

Толстая накипь не всегда означает, что нагреватель уже перегорел. Но она ухудшает передачу тепла и повышает риск перегрева оболочки.

Кейс мастера: ТЭН был целым, но машина отключала УЗО

Клиент обратился с жалобой на стиральную машину LG. Она нормально набирала воду и начинала вращать барабан, но примерно через десять минут отключалось УЗО.

Владелец уже проверил нагреватель обычным мультиметром. Сопротивление между контактами составляло около 28 Ом, поэтому ТЭН он посчитал исправным.

Диагностика. Я отключил машину от сети, снял клеммы и повторил измерения. Спираль действительно была целой. При проверке обычным мультиметром явного контакта с корпусом также не обнаружилось.

Затем я проверил изоляцию мегомметром. Прибор показал заметную утечку. После нагрева она усиливалась, поэтому УЗО отключало машину именно во время стирки.

На корпусе снятого ТЭНа была небольшая темная точка, через которую ток уходил на металлическую оболочку.

ТЭН не ремонтируется, поэтому потребовалась его замена.

Я выполнил работу поэтапно:

1. Отсоединил провода и датчик температуры.

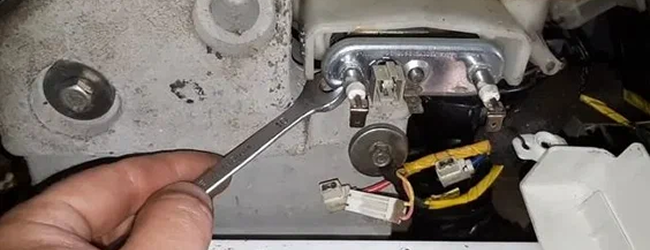

2. Ослабил центральную гайку.
3. Аккуратно извлек неисправный ТЭН.
4. Очистил посадочное место от грязи и отложений.
5. Установил новый нагреватель подходящей мощности.
6. Подключил датчик и силовые провода.
7. Проверил соединение на герметичность.
8. Запустил тестовую программу с нагревом.

После ремонта машина полностью выполнила цикл, вода нагрелась, а УЗО больше не срабатывало.

Комментарий мастера:

нормальное сопротивление между двумя контактами подтверждает только целостность спирали. Оно не исключает повреждение изоляции и утечку тока на корпус.

Иван Петров

Как продлить срок службы нагревателя

Чтобы ТЭН дольше оставался исправным:

• соблюдайте дозировку порошка;
• учитывайте жесткость воды;
• не перегружайте барабан;
• регулярно очищайте сливной фильтр;
• периодически запускайте программу очистки;
• проверяйте карманы одежды;
• не используйте слишком много средств от накипи;
• устраняйте протечки сразу после их появления;
• не запускайте несколько горячих программ подряд без необходимости.

Накипь сама по себе не появляется за одну стирку. Она накапливается постепенно, ухудшает теплоотдачу и заставляет нагреватель работать дольше.

Совет мастера:

средства от накипи не восстановят перегоревшую спираль или поврежденную изоляцию. Электрически неисправный ТЭН нужно менять.

Иван Петров

Важно помнить

Чтобы понять, как проверить ТЭН, сначала полностью отключите стиральную машину от сети и снимите провода с контактов нагревателя.

Измерьте сопротивление между двумя силовыми выводами. У исправного ТЭНа оно обычно составляет несколько десятков ом. Затем проверьте каждый контакт относительно металлического корпуса: мультиметр должен показывать бесконечность.

Такая проверка выявляет обрыв и выраженный пробой, но не всегда обнаруживает слабую утечку изоляции. Если машина отключает УЗО или проблема появляется только после нагрева, потребуется проверка мегомметром и профессиональная диагностика.
